Як перевірити генератор на машині: докладний гід для водіїв

Стабільна робота генератора забезпечує безперебійне живлення електроніки та своєчасну підзарядку акумулятора під час руху. Розуміння ознак несправності генератора та вміння провести діагностику за допомогою мультиметра допоможуть вам уникнути раптової зупинки автомобіля посеред дороги. Цей гід навчить вас правильно перевіряти напругу та стан ключових вузлів системи зарядки без візиту на сервіс.

Що таке генератор і як він працює в автомобілі

Генератор автомобіля – це електромеханічний пристрій, який перетворює механічну енергію двигуна на електричний струм для живлення бортової мережі та заряджання акумулятора. Він розташований у моторному відсіку та з’єднаний із колінчастим валом двигуна за допомогою ременя приводу генератора, який передає обертання для створення електромагнітної індукції. Коли ви запускаєте двигун, генератор стає головним джерелом енергії, підтримуючи напругу в системі в межах 13.5 – 14.5 вольт.

Принцип роботи та основні вузли генератора

Для розуміння того, як визначити, що генератор не дає зарядку на машині, важливо знати призначення його внутрішніх компонентів. Ротор генератора створює магнітне поле, обертаючись всередині статора генератора, де внаслідок цього виникає змінний електричний струм. Оскільки швидкість обертання двигуна постійно змінюється, регулятор напруги автоматично коригує цей процес, забезпечуючи стабільну зарядку акумулятора незалежно від навантаження генератора.

Ось основні елементи, які забезпечують роботу системи:

• Ротор генератора – рухома частина, яка отримує живлення від акумулятора та створює обертове магнітне поле.
• Статор генератора – нерухома обмотка, в якій наводиться змінний струм під час проходження магнітних ліній ротора.
• Регулятор напруги – електронний блок, що підтримує стабільний вихідний вольтаж, запобігаючи перезаряду або недозаряду батареї.
• Ремінь приводу генератора – гумовотехнічний виріб, що передає зусилля від шківа колінчастого вала до вала генератора.
• Випрямний блок (діодний міст) – перетворює змінний струм на постійний, необхідний для роботи автомобільної електроніки.

Розуміння будови допомагає швидше виявити ознаки несправності генератора в машині, такі як миготіння світла фар, сторонні шуми або поява індикатора розряду АКБ на панелі приладів. Надійність генератора залежить від стану цих вузлів, тому будь-яка пошкоджена обмотка чи зношена щітка призводять до відмови системи.

Часта помилка: багато водіїв ігнорують свист ременя, вважаючи його незначним, проте прослизання ременя приводу генератора призводить до нестабільної роботи електроніки та швидкого виходу з ладу самого генератора. Також варто враховувати, що перевірка генератора мультиметром є найбільш точним методом діагностики, який підходить для більшості марок авто, проте вимагає базових навичок роботи з вимірювальним приладом. Цей метод підходить для власників, які бажають самостійно виключити несправність електроланцюга, але не підходить у випадках, коли виникають складні внутрішні замикання в обмотках, що потребують професійного стендового обладнання.

Підготовка до перевірки генератора: інструменти та безпека

Перед початком діагностики важливо усвідомити, що генератор автомобіля є ключовим вузлом системи електроживлення, який забезпечує зарядку акумулятора та роботу бортових споживачів. Як зазначено у технічній документації, зокрема у Вікіпедії, автомобільний генератор перетворює механічну енергію двигуна на електричну, тому будь-яка перевірка генератора мультиметром потребує суворого дотримання правил безпеки. Ви маєте розуміти, що нехтування базовими заходами може призвести до короткого замикання або виходу з ладу регулятора напруги.

Для успішного виконання діагностики вам знадобиться лише якісний мультиметр. Прилад повинен мати діапазон вимірювання постійної напруги (DCV) до 20 В, оскільки робоча напруга в мережі легкового авто зазвичай становить 12.6-14.5 В. Частою помилкою є спроба вимірювання напруги без належної фіксації дротів, що створює ризик контакту з рухомими частинами під капотом. Зверніть увагу: якщо ви шукаєте спосіб, як перевірити генератор автомобіля своїми руками, не намагайтеся перевіряти його шляхом зняття клеми акумулятора на працюючому двигуні. Ця дія застаріла та небезпечна для сучасних електронних блоків керування.

Покрокова інструкція перевірки генератора на авто

1. Встановлення режиму мультиметра – переведіть перемикач приладу в положення постійної напруги (DC) на діапазон 20 В.
2. Підключення чорного щупа – приєднайте чорний дріт мультиметра до негативної клеми акумулятора (позначена символом -).
3. Підключення червоного щупа – приєднайте червоний дріт мультиметра до позитивної клеми акумулятора (позначена символом +).
4. Перевірка надійності контактів – переконайтеся, що щупи міцно тримаються на клемах акумулятора та не торкаються металевих частин кузова.
5. Запуск двигуна – заведіть автомобіль та дайте йому попрацювати на холостих обертах для стабілізації системи.

Надійність генератора та його здатність тримати навантаження генератора залежать від справності вузлів, таких як ремінь приводу генератора. Якщо під час підготовки ви помітили сторонні шуми або перегрів пристрою, це вже ознаки несправності генератора, які потребують професійного втручання. Пам’ятайте, що цей метод підходить для власників авто з класичною схемою електроживлення, проте він може бути недостатнім для машин із інтелектуальними системами керування зарядом, де потрібен діагностичний сканер.

Докладніше за темою – в офіційному джерелі: Вікіпедія.

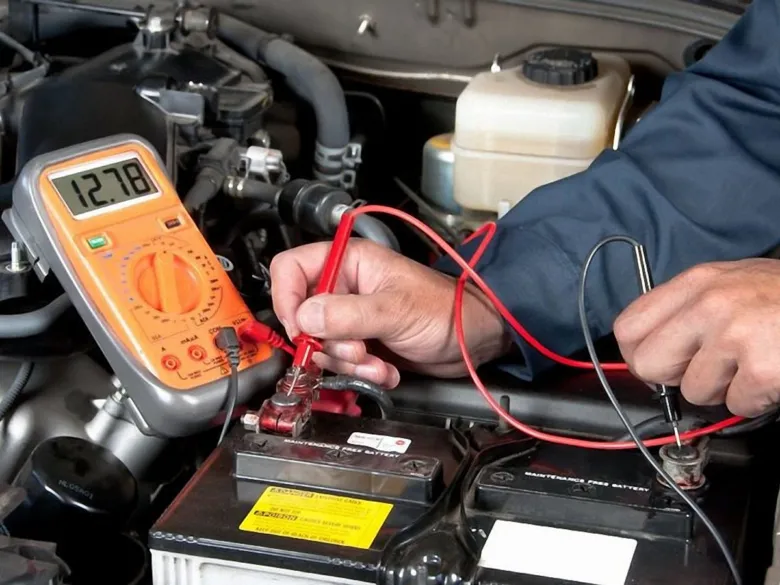

Як перевірити генератор мультиметром на машині крок за кроком

Перевірка генератора мультиметром на автомобілі дозволяє оперативно діагностувати стан системи зарядки без візиту до сервісу. Використання вимірювального приладу дає змогу виявити ознаки несправності генератора, такі як знос щіток або вихід з ладу регулятора напруги, шляхом аналізу реальних показників струму.

Як правильно підключити мультиметр для перевірки генератора

Для того, щоб перевірка генератора мультиметром на автомобілі пройшла успішно, необхідно правильно налаштувати прилад та підключитися до бортової мережі. Встановіть перемикач мультиметра в режим вимірювання постійної напруги (DC) на діапазон до 20 В. Підключення проводиться безпосередньо до виводів акумулятора, оскільки саме він є кінцевою точкою, куди надходить напруга генератора.

Фахова порада: Часта помилка при вимірюванні – спроба підключити прилад до генератора, коли ремінь приводу генератора має значний люфт або прослизає. Завжди перевіряйте натяг ременя перед початком тестів, адже слабкий ремінь не забезпечить стабільні оберти ротора.

1. Переведення мультиметра – налаштуйте прилад на режим постійної напруги (позначка V з прямою лінією).
2. Підключення щупів – приєднайте чорний щуп до мінусової клеми акумулятора, а червоний щуп до плюсової клеми.
3. Фіксація контактів – забезпечте надійний притиск щупів до виводів акумулятора для отримання стабільних цифр на екрані.

Вимірювання напруги при працюючому двигуні без навантаження

Після підключення приладу запустіть двигун та дайте йому попрацювати на холостих обертах протягом 2-3 хвилин. На справному авто напруга генератора повинна стабілізуватися в межах 13,8-14,5 В. Якщо мультиметр показує менше 13,5 В, це свідчить про те, що система не забезпечує необхідної потужності для живлення бортових систем та підзарядки АКБ.

1. Запуск двигуна – увімкніть запалювання та прогрійте мотор до робочих обертів.
2. Контроль показників – зчитайте значення напруги на дисплеї мультиметра без увімкнених споживачів.
3. Оцінка результату – значення 14,4 В вважається оптимальним показником для більшості сучасних авто.

Вимірювання напруги під навантаженням

Навантаження генератора є критичним показником, що визначає надійність генератора при інтенсивній експлуатації. Увімкніть споживачі: ближнє світло фар, обігрів заднього скла та вентилятор пічки. Напруга генератора під навантаженням не повинна опускатися нижче 13,5 В. Падіння показника нижче 13 В вказує на те, що генератор не справляється із запитами мережі, або регулятор напруги не коригує роботу системи належним чином.

Кому це підходить vs кому НІ: Цей метод підходить для власників більшості бензинових та дизельних авто, проте для діагностики систем з інтелектуальним керуванням зарядкою (наприклад, системи Start-Stop) результати можуть бути специфічними і потребуватимуть сканування через OBD-II роз’єм.

1. Увімкнення споживачів – послідовно активуйте фари, кондиціонер та обігрів скла.
2. Замір напруги – зафіксуйте зміну показників на мультиметрі при роботі двигуна під навантаженням.
3. Аналіз даних – переконайтеся, що напруга залишається в межах 13,5-14,2 В, що свідчить про справність випрямного блоку.

Ознаки несправності генератора крім напруги (шум, запах, індикатори)

Розуміння того, які ознаки несправності генератора в машині можуть виникати, дозволяє водієві попередити повну відмову електросистеми. Окрім падіння напруги, механічні та електричні дефекти часто проявляються через специфічні звуки, запахи та світлові сигнали на приладовій панелі.

Як розпізнати шуми генератора та їх значення

Несправність генератора часто супроводжується гулом або скреготом, що виникають через зношені підшипники або пошкоджені щітки. Якщо ви чуєте сторонній звук, що змінює тональність залежно від обертів двигуна, це прямий привід для діагностики. Частота таких звуків може варіюватися від 100 до 3000 Гц, що вказує на деградацію металевих деталей.

• Підшипники генератора при зносі створюють низькочастотний гул.
• Щітки генератора, що втратили контакт, можуть спричиняти переривчасте іскріння та легкий тріск.
• Перетягнутий або ослаблений ремінь приводу генератора видає характерний свист при запуску двигуна або під час зміни навантаження генератора.

Фахова порада: Часта помилка при діагностиці шуму полягає у спробі визначити джерело звуку на слух при заведеному двигуні без використання спеціального стетоскопа або металевого стрижня. Будьте обережні, щоб рухомі деталі ременя не зачепили одяг чи пальці.

Запах паленого як ознака несправності генератора

Запах горілого в салоні або під капотом майже завжди свідчить про перегрів генератора або коротке замикання в його котушках. Це відбувається через руйнування лакової ізоляції обмоток генератора, яка починає плавитися при критичних температурах. Також причиною запаху може бути тертя, якщо ремінь приводу генератора проковзує на шківі через заклинювання підшипника.

• Перегрів генератора призводить до характерного запаху горілої електропроводки.
• Оплавлена ізоляція обмоток свідчить про внутрішнє коротке замикання, що суттєво знижує надійність генератора.
• Тертя гумового ременя об заклинений шків створює різкий запах паленої гуми.

Цей симптом потребує негайної зупинки двигуна, оскільки подальша експлуатація призводить до виходу з ладу діодного моста або регулятора напруги.

Індикатори на панелі приладів, що сигналізують про проблеми з генератором

Світлові індикатори на панелі приладів, зокрема символ акумулятора, є основним способом сповіщення про відсутність зарядки. Якщо індикатор загоряється під час руху, це означає, що напруга бортової мережі впала нижче 13 В, і автомобіль перейшов на живлення від акумулятора.

• Індикатори панелі приладів реагують на сигнал від регулятора напруги про відсутність вихідного струму.
• Миготіння лампи зарядки часто вказує на нестабільний контакт у щітковому вузлі.
• Постійне свічення індикатора при працюючому двигуні сигналізує про розрив ланцюга або обрив ременя приводу.

Кому це підходить: Постійний моніторинг індикаторів підходить для всіх водіїв, проте він не замінює періодичну перевірку генератора мультиметром для виявлення прихованих дефектів, таких як деградація діодів. Пам’ятайте, що на сучасних авто з “розумними” системами керування зарядкою індикатор може не загорітися миттєво при частковій втраті потужності.

Перевірка ременя приводу генератора: стан і натяг

Стан ременя приводу генератора є критичним фактором, від якого залежить надійність генератора та стабільність зарядки акумулятора. Якщо ви шукаєте спосіб, як перевірити генератор автомобіля своїми руками, почніть саме з візуального огляду привідного елемента. Послаблений або зношений ремінь не здатний передавати необхідний крутний момент від колінчастого вала до ротора, що стає причиною просадки напруги під час руху.

Візуальний огляд та дефектовка

Під час огляду зверніть увагу на цілісність гумової основи. Ремінь приводу генератора повинен бути еластичним, без ознак розшарування, глибоких тріщин або слідів мастила. Наявність мастила на робочій поверхні призводить до проковзування, навіть якщо натяг ременя встановлено правильно.

• Поздовжні або поперечні тріщини на внутрішній стороні свідчать про критичне зношення ременя і потребують його негайної заміни.
• Засаленість або “скляний” блиск робочих поверхонь вказують на втрату фрикційних властивостей гуми.
• Свист або писк під час запуску двигуна або при різкому збільшенні навантаження генератора є першою ознакою проковзування.

Перевірка натягу ременя

Правильний натяг ременя гарантує оптимальне навантаження генератора та довговічність підшипників. Для перевірки натисніть великим пальцем на найдовшу вільну ділянку ременя між шківами. У нормі прогин не повинен перевищувати 1 см при зусиллі приблизно 5-10 кг. Якщо ремінь прогинається більше, ніж на 10-15 мм, це призводить до зниження обертів ротора та недостатнього живлення бортової мережі.

Фахова порада: На що звернути увагу при регулюванні: надмірний натяг так само небезпечний, як і недостатній, оскільки він створює критичний тиск на підшипник генератора та вал водяної помпи. Регулювання підходить для автомобілів з механічними натяжними пристроями, проте на сучасних авто з автоматичними натягувачами перевірка стану пружини механізму є обов’язковою, адже вона втрачає пружність з часом.

Якщо після регулювання натягу зарядка не стабілізувалася, наступним кроком стане перевірка генератора мультиметром для виключення виходу з ладу регулятора напруги або діодного моста. Пам’ятайте, що вчасна заміна ременя запобігає складним поломкам, які вимагають дорогого ремонту всього вузла.

Альтернативні методи діагностики генератора без мультиметра

Діагностика генератора без використання вимірювальних приладів базується на аналізі зовнішніх ознак несправності генератора та поведінці автомобільної електроніки. Якщо ви не маєте під рукою мультиметра, першочергово зверніть увагу на індикаторні лампи на приладовій панелі. Світіння піктограми акумулятора під час роботи двигуна є прямою ознакою того, що система не отримує належного заряду від генератора. Розуміння того, як зрозуміти, що генератор в машині не працює, приходить через спостереження за яскравістю фар та освітлення салону: якщо світло стає яскравішим при натисканні на педаль газу, це вказує на нестабільну роботу регулятора напруги.

Візуальний контроль дозволяє виявити механічні проблеми, що знижують надійність генератора та його продуктивність. Покрокова інструкція перевірки генератора на авто починається з оцінки стану компонентів під капотом:

• Перевірка натягу та цілісності ременя приводу генератора – провисання понад 10-15 мм при натисканні пальцем або наявність тріщин на гумовій поверхні свідчать про проковзування, через що навантаження генератора не забезпечується належним чином.
• Огляд контактів генератора та проводки – наявність білого чи зеленого нальоту (окислення) або ослаблені клеми часто стають причиною нестабільної роботи, яку помилково сприймають як вихід з ладу регулятора напруги.
• Аналіз сторонніх звуків – постійний гул або металевий свист під час роботи двигуна часто вказує на знос підшипників ротора, що потребує негайного технічного обслуговування та заміни деталей.

Фахова порада: Часта помилка при діагностиці без мультиметра – спроба зняти клему з акумулятора на працюючому двигуні для перевірки заряду. Цей метод застарів та небезпечний для сучасних електронних блоків керування, оскільки різкий стрибок напруги може вивести з ладу дорогу електроніку автомобіля.

Цей підхід підходить для швидкої оцінки стану вузла у дорожніх умовах, однак він не дає точних цифр щодо сили струму чи напруги. Метод візуального огляду підходить водіям для виявлення критичних механічних дефектів, проте він не підходить для виявлення прихованих електронних несправностей, таких як вихід з ладу діодного моста або дефект регулятора напруги. Якщо лампочки на панелі не світяться, але ви підозрюєте проблеми з акумулятором, цей метод не допоможе виявити прихований витік струму. У таких випадках професійна перевірка генератора мультиметром залишається єдиним надійним способом діагностики, що дозволяє отримати точні показники напруги в 14,4 В.

Регенерація та обслуговування генератора: поради для водіїв

Регенерація генератора є комплексним процесом відновлення ресурсу вузла, що значно підвищує надійність генератора та стабільність бортової мережі. Коли ви помічаєте ознаки несправності генератора, такі як мерехтіння світла фар або повідомлення про відсутність заряду, своєчасне обслуговування допомагає уникнути дорогого капітального ремонту. Процес передбачає повне розбирання агрегату та дефектовку кожного компонента.

Очищення генератора від накопиченого вугільного пилу, бруду та залишків масла є базовим етапом обслуговування. Забруднення внутрішніх обмоток та контактних кілець призводить до перегріву та передчасного зносу щіткового вузла. Регулятор напруги також потребує уваги, оскільки його вихід з ладу стає причиною перезаряду акумулятора або відсутності струму в системі.

1. Демонтаж вузла – від’єднайте клеми акумулятора, послабте натяг та зніміть ремінь приводу генератора, після чого відкрутіть кріпильні болти.
2. Розбирання корпусу – акуратно розділіть дві частини генератора, використовуючи спеціальний знімач для підшипників, щоб не пошкодити обмотки статора.
3. Очищення деталей – промийте металеві частини спеціальним діелектричним засобом та видаліть нагар з контактних кілець ротора за допомогою дрібнозернистого наждачного паперу.
4. Заміна деталей генератора – встановіть нові щітки, підшипники та, за необхідності, замініть діодний міст або регулятор напруги відповідно до специфікацій виробника.
5. Збирання та перевірка – зберіть пристрій у зворотній послідовності та виконайте перевірку генератора мультиметром на стенді для підтвердження видачі стабільної напруги.

Часта помилка при самостійному обслуговуванні полягає у спробі перевірки працездатності шляхом зняття плюсової клеми з акумулятора при працюючому двигуні. Це призводить до стрибка напруги, який миттєво спалює електроніку автомобіля. Завжди використовуйте мультиметр, а не методи “на іскру”.

Хоча існують поради щодо перевірки генератора машини самостійно, професійна регенерація вимагає наявності спеціального випробувального стенда. Це підходить водіям, які мають навички роботи з електроінструментом та базове розуміння схемотехніки. Однак, якщо ви не маєте досвіду розбирання прецизійних механізмів, краще довірити цю роботу фахівцям. Досвідчені майстри перевірять навантаження генератора та якість пайки обмоток, що гарантує тривалу експлуатацію без несподіваних поломок у дорозі.

Поширені помилки при перевірці генератора та як їх уникнути

Самостійна діагностика електрообладнання вимагає уваги до деталей, адже нехтування базовими правилами часто веде до хибних висновків. Розуміння того, які помилки роблять при перевірці генератора авто, допоможе вам зекономити час та уникнути пошкодження бортової мережі.

Неправильне підключення мультиметра

Використання вимірювальних приладів потребує чіткого дотримання полярності та діапазону. Неправильне підключення мультиметра призводить до неточних вимірювань, що робить діагностику безглуздою.

• Завжди встановлюйте прилад у режим вимірювання постійного струму (DC) з лімітом до 20 Вольт.
• Чорний щуп підключайте до мінусової клеми акумулятора або маси двигуна, а червоний – до плюсової клеми генератора або АКБ.
• Перевіряйте надійність контакту щупів, оскільки окислені клеми створюють додатковий опір і завищують показники.

Часта помилка: використання режиму вимірювання струму (Ампери) замість напруги (Вольти) при підключенні щупів паралельно до акумулятора. Це призводить до короткого замикання та виходу з ладу запобіжника мультиметра. Пам’ятайте, що коректна перевірка генератора мультиметром можлива лише при паралельному підключенні до джерела живлення.

Перевірка без врахування навантаження

Багато водіїв обмежуються виміром напруги на холостих обертах, ігноруючи реальні умови експлуатації. Перевірка без навантаження може приховати несправність генератора, оскільки регулятор напруги часто видає стабільні 14 Вольт, поки не ввімкнено потужні споживачі.

• Для повної діагностики ввімкніть ближнє світло фар, обігрів заднього скла та вентилятор пічки.
• Слідкуйте за падінням напруги: справний пристрій повинен підтримувати показник у межах 13.5 – 14.2 Вольта під навантаженням.
• Обов’язково звертайте увагу на сторонні звуки: свист вказує на зношений ремінь приводу генератора, а гул – на проблеми з підшипниками.

Кому це підходить: метод ідеальний для виявлення “плаваючих” несправностей, коли напруга просідає лише під тиском споживачів. Кому НІ: якщо ви відчуваєте запах горілої ізоляції або бачите дим, негайно припиніть тести та зверніться до автоелектрика. Надійність генератора залежить від стабільності роботи всіх вузлів, тому ігнорування навіть незначних ознак несправності генератора лише прискорює повний вихід системи з ладу.

Поширені запитання

Як перевірити чи робить генератор в машині?

Запустіть двигун і виміряйте напругу на акумуляторі мультиметром – вона має бути близько 14,4 В.

Як зрозуміти, що генератор не дає зарядку?

Напруга під навантаженням падає нижче 13 В, з’являються шуми, запах паленого, і горить індикатор на панелі.

Яку клему знімати, щоб перевірити генератор?

Чорний дріт мультиметра підключайте до негативної клеми акумулятора; червоний – до позитивної.

Що робити, якщо генератор не заряджає акумулятор?

Перевірте ремінь приводу, стан проводів, зверніться до сервісу для діагностики й ремонту.

Як перевірити генератор без мультиметра?

Огляньте індикатори на панелі, слухайте шуми генератора, перевірте ремінь і контакти.

Як перевірити генератор автомобіля мультиметром крок за кроком?

Встановіть мультиметр у режим вимірювання постійної напруги, виміряйте напругу на клемах акумулятора при працюючому двигуні; вона має бути 13,8-14,4 В.

Які ознаки несправності генератора крім низької напруги?

Слухайте шум під капотом і перевірте наявність запаху горілого; також зверніть увагу на світлові індикатори на панелі приладів.

Як перевірити ремінь приводу генератора на стан і натяг?

Перевірте натяг ременя, натиснувши на нього серединою; прогин має бути близько 1-2 см при середньому зусиллі.

Які інструменти потрібні для безпечної перевірки генератора?

Вам знадобиться мультиметр, викрутки, захисні рукавички і окуляри для безпеки під час роботи з електрикою.

Як перевірити генератор без зняття з машини?

Перевірте напругу на акумуляторі при вимкненому та увімкненому двигуні, вона має збільшуватись до 13,8-14,4 В.

Що робити, якщо генератор видає шум під час роботи?

Перевірте підшипники генератора; шум може свідчити про їх знос, що потребує заміни або ремонту.

Як самостійно провести обслуговування генератора для продовження терміну служби?

Регулярно чистіть генератор від пилу і бруду, перевіряйте натяг ременя і стан контактів електричних клем щонайменше раз на 6 місяців.
